A. Giới thiệu về Motor hộp số

- STANDARD GEAR MOTOR (SG) là thế hệ động cơ giảm tốc mới của INNOMOTICS. Hộp số STANDARD GEAR có sẵn dưới dạng động cơ xoắn ốc, trục song song, côn, côn xoắn và động cơ giảm tốc côn. Công nghệ sản xuất hiện đại và các phương pháp kiểm tra cải tiến đảm bảo chất lượng và độ tin cậy cao nhất.

- Động cơ giảm tốc Innomotics SG được liệt kê trong danh mục này có kích thước cho công suất động cơ là 55 kW. Khi một bộ chuyển đổi được gắn, có thể có công suất động cơ lên đến 200 kW.

B. Giới thiệu về các loại motor hộp số

Innomotics có các loại motor hộp số như :

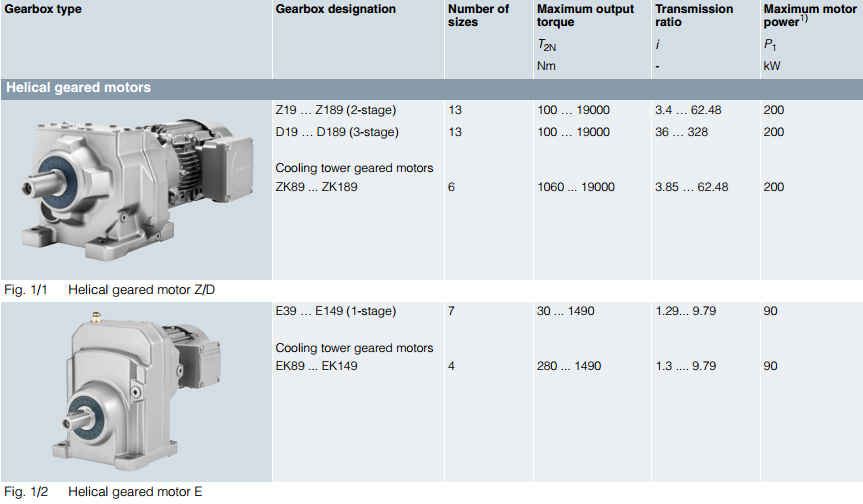

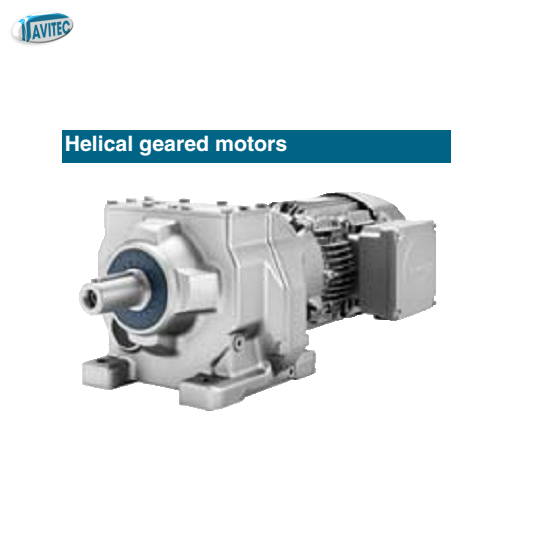

Helical geared motors (động cơ bánh răng xoắn ốc)

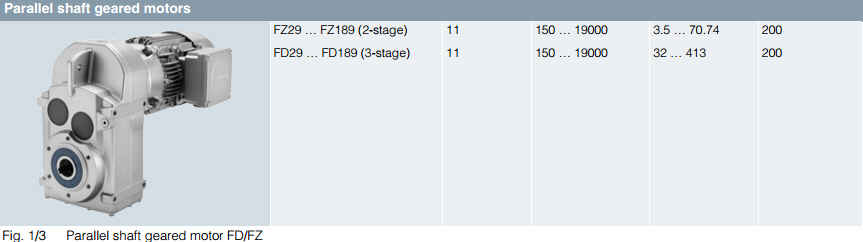

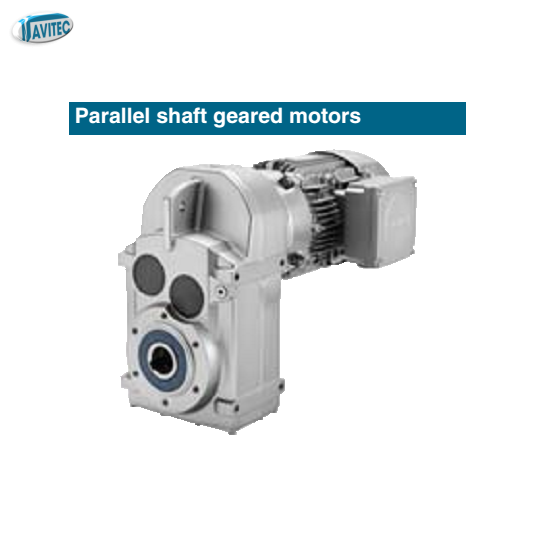

Parallel shaft geared motors (động cơ bánh răng trục song song)

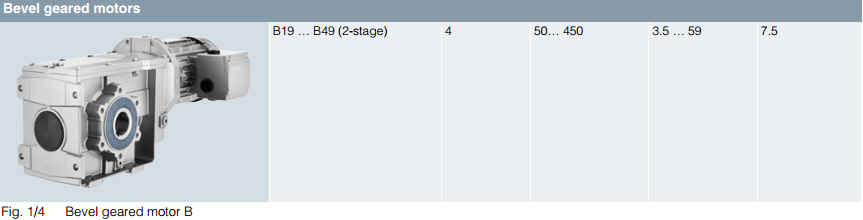

Bevel geared motors (động cơ bánh răng dạng côn)
Helical worm geared motors (động cơ bánh răng trục vít xoắn ốc)

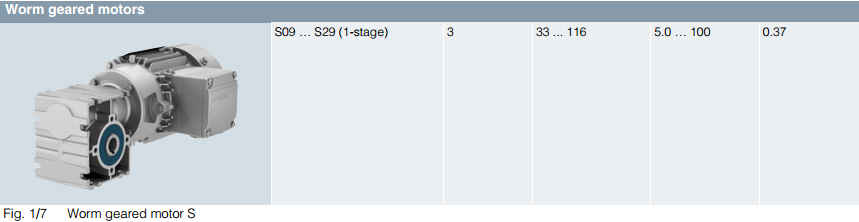

Worm geared motors (động cơ bánh răng trục vít)

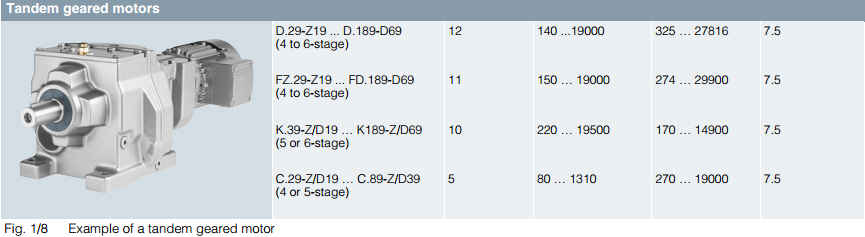

Tandem geared motors (động cơ bánh răng song song)

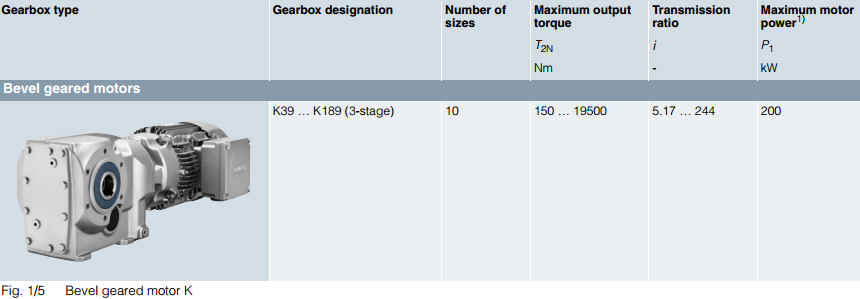

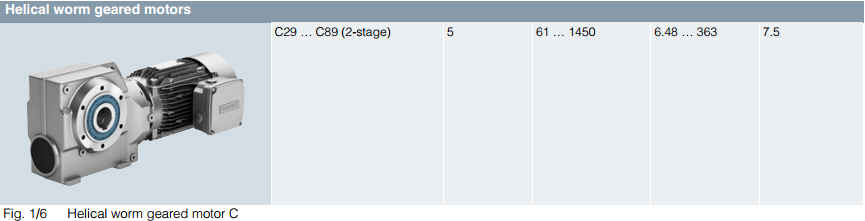

Hình dạng, kích cỡ, công suất liệt kê tổng quát như sau :

C. Cách đọc hiểu và chọn mã hàng cơ bản:

Example: 2KJ3105-1EM22-2AS1-Z +D01+M55

Structure of the Article No.	1	2	3	4	5	6	7	-8	9	10	11	12	-13	14	15	16	-Z
Helical gearbox E, 1-stage	2	K	J	3	0
Helical gearbox Z, 2-stage	2	K	J	3	1
Helical gearbox D, 3-stage	2	K	J	3	2
Parallel shaft gearbox FZ, 2-stage	2	K	J	3	3
Parallel shaft gearbox FD, 3-stage	2	K	J	3	4
Bevel gearbox B, 2-stage	2	K	J	3	5
Bevel gearbox K, 3-stage	2	K	J	3	5
Helical worm gearbox C, 2-stage	2	K	J	3	6
Worm gearbox S, 1-stage	2	K	J	3	7
Gearbox size
Output shaft
Motor frame size
Induction motor LE General Purpose (aluminum)											2
Induction motor LES Severe Duty; Basic Line (cast iron)											3
explosion-protected MB motors (gas and dust protection, Zone 2 and Zone 22)											7
IE1												1
IE2												2
IE3												3
IE4												7
VSD10 line motors for converter operation												8
Frequency, voltage
Foot-mounted design														A
Foot/flange-mounted design														B
Torque arm Bevel gearbox														C
Torque arm Parallel shaft gearbox F, Bevel gearbox Helical worm gearbox Worm gearbox														D
Flange-mounted design														H
Housing flange design														F
Transmission ratio
Order code required, Option																	-Z

1. Vị trí 6,7: Gearbox size - ký hiệu kích cỡ hộp số, và vị trí 15,16 : Transmission ratio - tỷ lệ truyền tốc độ motor / đầu trục ngõ ra hộp số, các ký tự này sẽ tự thể hiện trên bằng phần mềm khi ta nhập các thông số Công suất, tốc độ mottor, và tốc độ đầu ra hộp số .

2. Lựa chọn ký tự 8 : https://navitec.vn/shaft-designs-lua-chon-ky-tu-so-8

3. Lựa chọn ký tự 9,10,11,12 : https://navitec.vn/induction-mottorefficiency-lua-chon-ky-tu-so-9101112

4. Lựa chọn ký tự 13 : https://navitec.vn/frequencyvoltage-lua-chon-ky-tu-so-13

5. Lựa chọn Option chung : https://navitec.vn/general-options-lua-chon-option-chung

6. Lựa chọn Option mottor : https://navitec.vn/motor-options-lua-chon-option-motor

7. Lựa chọn Option hộp số : https://navitec.vn/gearbox-options-lua-chon-option-hop-so

Việc lựa chọn cấu hình cụ thể, bản vẽ và data sheet vui lòng liên hệ nhân viên công ty chúng tôi để được hỗ trợ thêm.
