MODULE MỞ RỘNG IN/OUT CHO BỘ ĐIỀU KHIỂN S7-1200 - SIEMENS

- SIMATIC S7-1200 của Siemens là sự lựa chọn thông minh cho giải pháp về tự động hóa, với thiết kế nhỏ gọn tiết kiệm không gian lắp đặt, chức năng thiết bị được nâng cấp đa dạng theo từng phiên bản, tùy chọn truyền thông mở rộng đáp ứng với nhu cầu sử dụng tối ưu hóa chi phí, mang lại hiệu quả cao nhất.

Module S7-1200			Nguồn cấp	DI	DO	DQ
1221 (Digital Input)	6ES7221-1BF32-0XB0	SM	24 V DC, Sink/Source	8
	6ES7221-1BH32-0XB0	SM	24 V DC, Sink/Source	16
	6ES7221-3BD30-0XB0	SB	24 V DC 200 kHz, Sourcing input	4
1222 (Digital Output)	6ES7222-1BF32-0XB0	SM	24 V DC, transistor 0.5 A		8
	6ES7222-1BH32-0XB0		24 V DC, transistor 0.5 A		16
	6ES7222-1HF32-0XB0		relay 2A		8
	6ES7222-1HH32-0XB0		relay 2A		16
	6ES7222-1XF32-0XB0		Relay Changeover contact		8
	6ES7222-1AD30-0XB0	SB	5V DC 200kHz			4
	6ES7222-1BD30-0XB0	SB	24 V DC 200 kHz			4
1223 (Digital in/out)	6ES7223-1BH32-0XB0	SM	DI 24 V DC Sink/Source / DO transistor 0.5 A	8	8
	6ES7223-1BL32-0XB0		DI 24 V DC Sink/Source / DO transistor 0.5 A	16	16
	6ES7223-1PH32-0XB0		DI 24 V DC Sink/Source / DO relay 2A	8	8
	6ES7223-1PL32-0XB0		DI 24 V DC Sink/Source / DO relay 2A	16	16
	6ES7223-1QH32-0XB0		DI 120/230 V AC / DO relay 2A	8	8

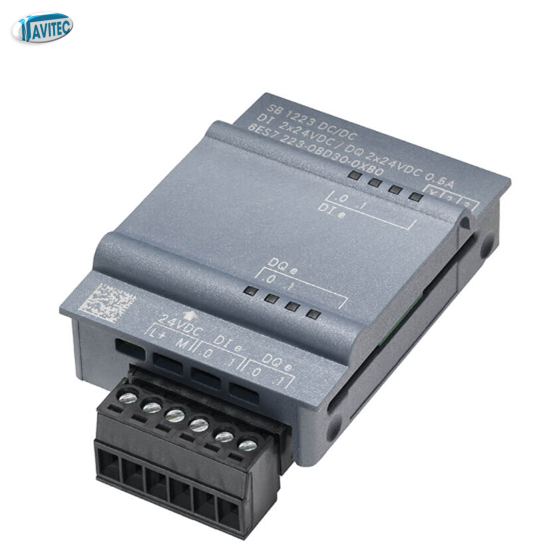

	6ES7223-0BD30-0XB0	SB	DI 24 V DC / DO 24 V DC	2	2
	6ES7223-3BD30-0XB0	SB	24 V DC 200 kHz	2		2
1226	6ES7226-6BA32-0XB0	Digital input SM 1226, F-DI 16X 24 V DC, PROFIsafe, 70 mm overall width, up to PL E (ISO 13849-1)/ SIL3 (IEC 61508)
1226	6ES7226-6DA32-0XB0	Digital output SM 1226, F-DQ 4x 24 V DC 2A, PROFIsafe, 70 mm overall width, up to PL E (ISO 13849-1)/ SIL3 (IEC 61508)

Module S7-1200			Nguồn cấp	AI	AO
1231 (Analog Input)	6ES7231-4HD32-0XB0	SM	+/-10 V, +/-5 V, +/-2.5 V, or 0-20 mA/4-20 mA, 12 bit+sign (13 bit ADC)	4
	6ES7231-4HF32-0XB0		+/-10 V, +/-5 V, +/-2.5 V, or 0-20 mA/4-20 mA, 12 bit+sign or (13 bit ADC)	8
	6ES7231-5ND32-0XB0		+/-10 V, +/-5 V, +/-2.5 V, +/-1.25 or 0-20 mA/4-20 mA, 15 bit+sign bit	4
	6ES7231-4HA30-0XB0	SB	+/-10 V DC (12 bit resol.) or 0-20 mA	1
1231RTD (Analog Input)	6ES7231-5PD32-0XB0	SM	RTD module	4
	6ES7231-5PF32-0XB0	SM	RTD module	8
	6ES7231-5PA30-0XB0	SB	RTD, Pt100 and Pt1000	1
1231TC (Analog Input)	6ES7231-5QD32-0XB0	SM	thermocouples	4
	6ES7231-5QF32-0XB0	SM	thermocouples	8
	6ES7231-5QA30-0XB0	SB	thermocouples Type J or K	1
1232 (Analog Output)	6ES7232-4HB32-0XB0	SM	+/-10 V, 14-bit resolution, or 0-20 mA/4-20 mA, 13-bit resolution		2
	6ES7232-4HD32-0XB0	SM	+/-10 V, 14-bit resolution, or 0-20 mA/4-20 mA, 13-bit resolution		4
	6ES7232-4HA30-0XB0	SB	+/-10 V DC (12 bit resol.) or 0-20mA (11 bit resol.)		1
1234 (Analog in/out)	6ES7234-4HE32-0XB0	SM	+/-10 V, 14-bit resolution or 0 (4)-20mA, 13-bit resolution	4	2
